电压互感器短路承受能力试验装置

发布时间:2022-01-10 15:10阅读次数:
分享到:

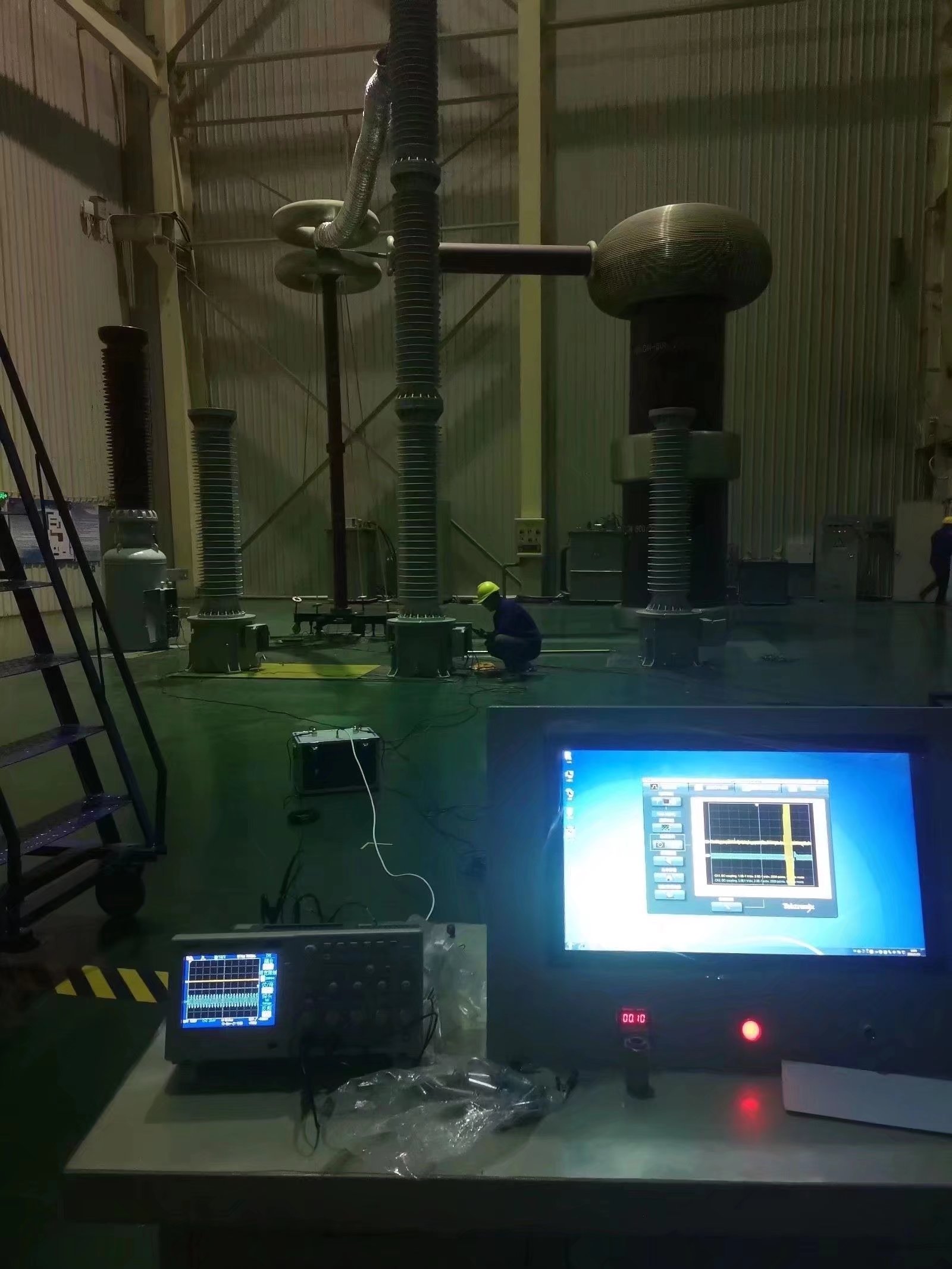

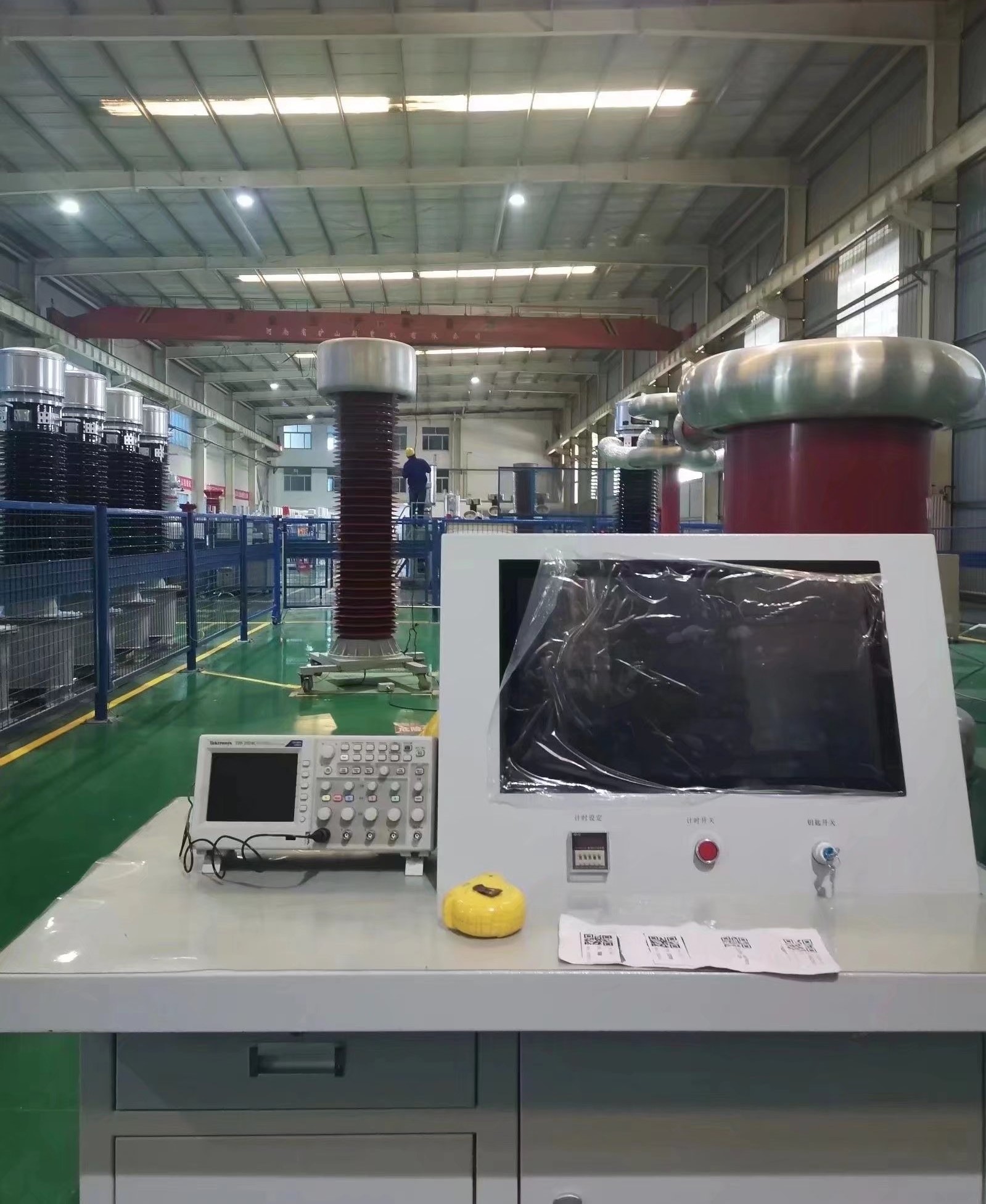

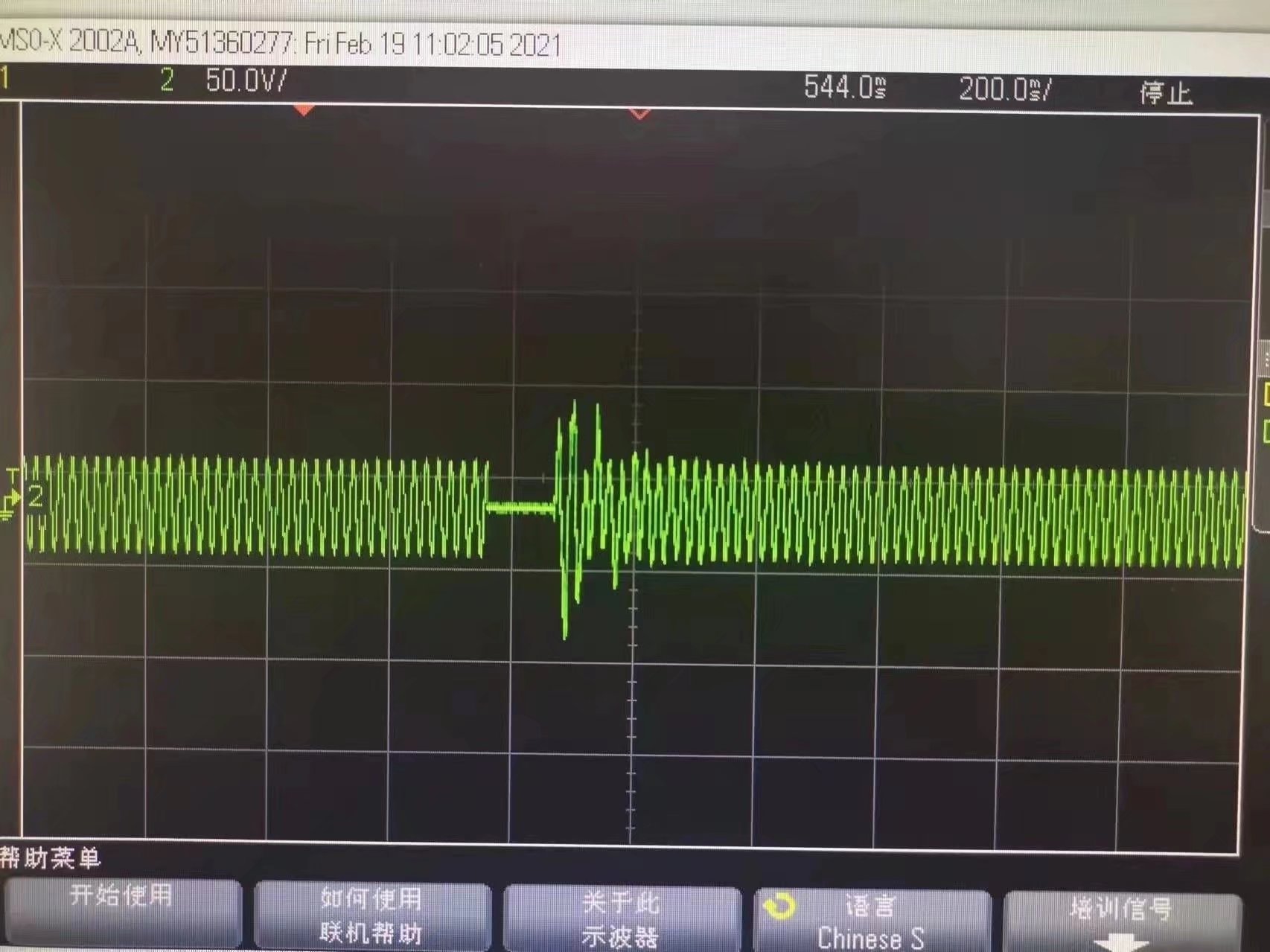

短路承受能力试验装置适用于额定电流1000A及以下的短路试验.并配置泰克4通道数字示波器一台,方便现场试验人员观测并分析波形。经用户使用证明,其原理简单,结构紧凑,工作可靠,使用方便,是短路类试验的理想设备。



使用方法及注意事项:
1、将外部电源线接入台体电源输入端,将接触器试验箱信号端和台体信号端用专用测试线相连,合上空气开关。
2、将试品接入接触器试验箱进线端和出线端。
3、接上示波器电源和USB通讯线,接好电压采集和电流采集信号。需要注意因接触器试验箱内部已经安装1000/5电流互感器,互感器二次通过测试线已经引出至操作台内部,然后操作台内部用5A/50mA互感器转换,并将50mA电流信号用100欧姆电阻转换为电压信号,当电流二次为5A,电流采样端口用示波器采集的信号为5V。
4、打开钥匙开关,工控机,显示器和示波器电源接通。
5、将计时设定调整为目标时间,按下计时按钮后接触器动作,到达设定时间后,接触器停止工作,此时请按回计时按钮。
6、试验完毕,先断开空气开关,解除外部输入线,方能断开输出线。
