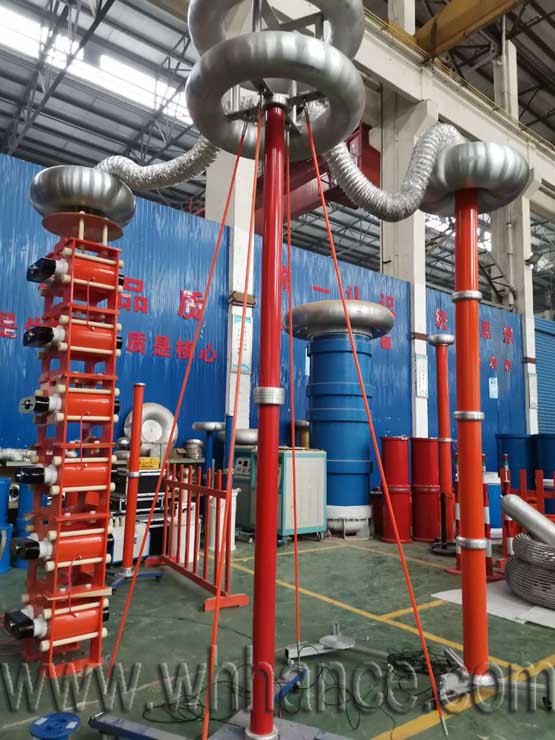

HCXZ-360kVA/360kV调感式串联谐振升压装置，是我司为国网公司制定的升压装置，采用谐振的方式升压，最高电压可达360KV，为500KV的电压互感器校验提供电压。

1.被试品对象及试验要求：
      1.500kV等级互感器CVT，电容量0.005uF， 试验频率为50Hz，试验电压346kV。
      2.220kV等级互感器CVT，电容量0.01uF， 试验频率为50Hz，试验电压152kV。
      3.110kV等级互感器CVT，电容量0.02uF， 试验频率为50Hz，试验电压76kV。

2.串联谐振在电力系统中应用的优点：
      1.输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。
      2.需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。
      3.当试品发生击穿，回路失谐，电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。
      4.该装置为干式组合式串联谐振装置，由干式试验变压器（励磁变压器）和一台干式电抗器组成。
      5.本装置整套设备应为组合式，适合现场使用。
      6.调压控制箱有过流保护功能，过流保护采用拨码整定。
      7.本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值。

3.HCXZ-360kVA/360kV调感式串联谐振升压装置
        1.使用环境温度：-15℃～+55℃；
        2.相对湿度：≤90%（25℃）；
        3.工作频率：50Hz±0.5Hz；
        4.相对湿度：≤90%RH;
        5.海拔高度：≤1000米；
        6.额定容量：360kVA；
        7.输入电源：380V，频率为50Hz；
        8.额定电压：360kV；
        9.额定电流：1A；
        10.工作频率：50Hz；
        11.波形畸变率：输出电压波形畸变率≤1%；
        12.工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
        13.温升：额定负载下连续运行5min后温升≤65K；
        14.品质因素：装置自身Q≥10(f=50Hz)；
        15.测量精度：系统有效值1.5级；

4.设备主要配置及技术参数说明：
     1).激励变压器JLB-30kVA/7.5/15/30kV/0.4kV         1台
        a)额定容量：30kVA；
        b)输入电压：0-400V，单相；
        c)输出电压： 7.5/15/30kV；
        d)结构：干式；
        e)重量：约150kg；
        f)参考尺寸：650*620*550mm；
     2).控制台CHXB-30kVA/380V               1台
        a)额定输出容量：30kVA；
        b)工作电源：380±10%V 工频
        d)输出电压：0 - 400V；
        g)额定输入电流：75A；
        h)额定输出电流：75A；
        i)运 行 时 间：额定容量下连续5min；
        j)额定容量下连续运行5min元器件最高温度≤65K;
        k)噪 声 水 平：≤50dB；
        l)重量：约80kg；
        m) 尺寸：600*450*800mm；
     3).可调电抗器 DK-60kVA/60kV          6节（带刻度全可调兼容110-500kv）
        a)额定容量：60kVA;
        b)额定电压：60kV；
        c)额定电流：1A；
        d)电 感 量：160H-520H/单节可调；
        e)品质因素：Q≥10；
        f)重量：约95kg；
        g)参考尺寸：650*520*550mm。
