产品概述

本系列控制台适用于0.5-5kVA试验变压器的调压控制。通过调整自耦变压器输出电压，从而实现试验变压器额定电压范围内的工作调节。控制台内装有高压输出电压表，低压输出电流表，可以方便地读出试验电压值。通过过流保护电路，可靠地保护设备，设计的计时报警电路，做试验时更便捷。

注： 1.汉测电气产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知。
        2.更多产品信息请进入产品中心，全国服务热线：027-87196390。

电气原理

使用方法及注意事项

1、核对升流器（试验变压器）测量绕组额定输出电压级容量，使之与操作箱匹配无误。
2、按接线示意图接好升流器（试验变压器）与操作箱(台)之间连线。
3、接通电源,合上空气开关，电源指示灯亮，零位灯亮。
4、将调压器回零，按下启动按扭，顺时针旋转手轮，直至达到所需值。
5、开启计时开关，计时开始，到达设定时间电铃自动报警(无报警功能的则人为控制时间)然后断开计时开关。
6、试验完毕，将调压器调零，按下停止按钮，切断电源，解除接线。
7、在试验过程中，如发现异常或冒烟，有异味等，应立即停止升压，迅速降压至零位。检查无误后，方可重新开始。
8、严禁在正常工作时切断电源或不在零电压时加压。
9、长期未用的设备，在重新使用时必须用兆欧表进行绝缘测量，确定阻值不低于0.5兆欧，方可继续使用。
10、使用本产品进行高压试验，除熟悉本说明书外，还须熟悉《电气设备预防性试验规程》。

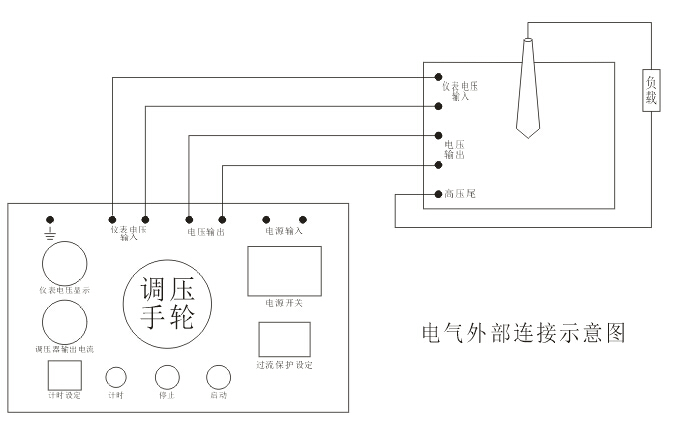

电气外部连接示意图

注： 1.汉测电气产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知。
        2.更多产品信息请进入产品中心，全国服务热线：027-87196390。

附件配件

本产品KZT系列双调控制台详细清单，请以说明书或代销合同为准。

注： 1.汉测电气产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知。
        2.更多产品信息请进入产品中心，全国服务热线：027-87196390。

权威鉴定

汉测电气产品KZT系列双调控制台严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
