互感器的作用和特点

发布时间:2022-05-19 11:15阅读次数:
分享到:
互感器又称仪用变压器,是电流互感器和电压互感器的统称。它能将高电压变成低电压、大电流变成小电流,用于向测量仪表、继电器的电压和电流线圈供电,正确反应电力设备的正常运行和故障情况。

一、互感器的作用
1、互感器与电气仪表和继电保护及自动装置配合,测量电力系统高电压回路的电压、电流及电能等参数;
2、互感器可使二次设备和工作人员均能与高电压隔离,并且二次接地保障了工作人员与设备的安全;
3、互感器可使二次侧所取量统一,有利于二次设备标准化;
4、互感器可使二次回路不受一次系统的限制,从而使接线简单化;
5、互感器可使二次设备用低电压、小电流连接控制,便于集中控制。

二、互感器的特点

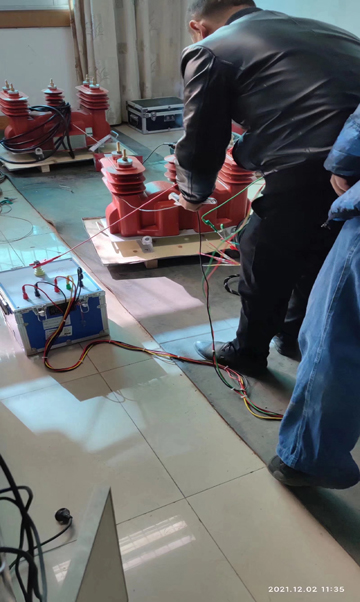

1、电压互感器
电压互感器将电力系统的高电压变成一定标准的低电压:100V或100/√3V。从结构上讲,电压互感器是一种小容量、高变比的降压变压器,但它不输送电能,仅作为测量和保护用的标准电源。
1)电压互感器二次回路的负载,为阻抗恒定且很大的测量表计的电压线圈和继电保护及自动装置的电压线圈,二次工作电流小,相当于变压器的空载运行状态。
2)电压互感器始终处于空载运行状态,消耗功率很小,二次电压基本上等于二次电动势,只取决于恒定的一次电压,所以测量电压具有一定的准确级。
3)电压互感器二次绕组不能短路。由于电压互感器的正常负载是阻抗很大的仪表或继电器电压线圈,而发生短路后,二次回路阻抗仅仅是互感器二次绕组的阻抗,因此在二次回路中会产生很大的短路电流,影响测量表计的指示,造成继电保护误动,甚至烧毁互感器。
4)电压互感器二次绕组及零序电压绕组的一端必须接地,否则在线路发生故障时,在二次绕组和零序电压绕组上将感应出高电压,危及仪表、继电器和人身安全。一般是中性点接地,也可采用V相接地。

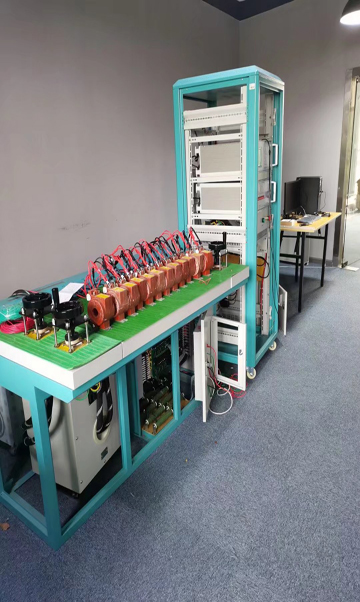

2、电流互感器
电流互感器将高压系统中的电流或低压系统中的大电流变成一定标准的小电流:5A或1A。
1)电流互感器一次绕组串联在被测电路中,匝数很少,一般为一匝或几匝。二次绕组匝数多。一次电流完全取决于被测电路的负荷电流,而与二次负载无关。二次侧额定电流为5A或1A。
2)电流互感器二次侧所串接的测量仪表和继电器的电流线圈阻抗很小,正常运行时接近于短路状态,因此,一、二次感应电动势和端电压都很低,不超过十几伏。
3)电流互感器运行中二次侧绝不允许开路。若二次开路,铁芯内的磁通将剧增,引起铁芯严重饱和,磁通波形畸变为平顶波。由于副绕组匝数多,感应电动势与磁通变化率成正比,因此,磁通过零时副绕组将产生很高的尖顶波电动势,峰值可达数千伏甚至万伏,这对工作人员和二次回路中的设备都有很高的危险。同时由于铁芯磁感应强度和铁损剧增,将使铁芯过热而损坏绝缘。
4)为防止电流互感器二次侧开路,规定二次侧不得装设熔断器,在运行中若需拆除仪表和继电器时,必须先用导线或短路压板将二次回路短接,以防止开路。
5)电流互感器铁芯采用优质的硅钢片,减小空载电流从而减少误差。

此文转载自电工知库微信公众号

原文地址:https://mp.weixin.qq.com/s/xuHNBzBeKecZ1ayu4bhjJA
