1、互感器的作用
互感器是一种利用电磁感应原理，进行电流、电压变换的特殊变压器。互感器将一次回路中的电量信息按一定的比例关系传递到二次回路，提供给测量仪表和继电保护装置等二次设备，对系统进行监视、测量和保护。由于互感器的一、二次绕组之间有足够的绝缘强度，能使二次设备和工作人员与一次高压之间进行电气隔离，而且互感器的二次侧有一点接地，保证了设备和人身的安全。
2、互感器分类
互感器分为电压互感器和电流互感器两种。
1）电压互感器
将高电压变换成低电压，二次绕组的额定电压为100V，与测量仪表和继电保护装置中的电压线圈并联。
2）电流互感器
将大电流变换成小电流，二次绕组的额定电流为5A或1A，与测量仪表和继电保护装置中的电流线圈串联。
二、互感器检修项目
1、固体绝缘互感器小修
1）外部检查及清扫；
2）检查紧固一次和二次引线连接件；
3）检查铁芯及其夹件；
4）检查互感器底座、电压互感器N（X）端接地点；
5）预防性试验。
2、油浸式互感器检修项目
1）小修项目
（1）外部检查及清扫；
（2）检查油位，维修膨胀器、储油柜、呼吸器；
（3）检查紧固一次和二次引线连接件；
（4）渗漏油处理；
（5）检查紧固电容式互感器末屏接地点，电压互感器N（X）端接地点；
（6）互感器外壳、倒置式互感器二次绕组（包括二次引线）金属屏蔽的接地检查；
（7）预防性试验；
（8）必要时进行油位调整或更换绝缘油、零部件的修理或更新；
（9）必要时补漆。
2）大修项目
（1）外部检查及修前试验；
（2）检查、排放金属膨胀器；
（3）二次引线柱瓷套管的分解检修；
（4）吊起瓷套管或器身，检查瓷套管或器身；
（5）更换全部密封胶垫；
（6）油箱清扫、除锈；
（7）压力释放装置的检修和试验；
（8）绝缘油处理或更换；
（9）呼吸器检修，更换干燥剂；
（10）必要时进行器身干燥处理；
（11）总装配后真空注油，并进行密封试验；
（12）电气试验。
3、SF6气体绝缘互感器检修项目
1）小修项目
（1）外部检查及清扫；
（2）检查气体压力表、阀门及密度继电器；
（3）检查紧固一次和二次引线连接件；
（4）检查紧固电容式互感器末屏接地点，电压互感器N（X）端接地点；
（5）互感器外壳、倒置式互感器二次绕组（包括二次引线）金属屏蔽的接地检查；
（6）预防性试验；
（7）必要时补气、更换；
（8）必要时补漆。
2）大修项目
（1）外部检查及清扫；
（2）检查紧固一次和二次引线连接件；
（3）回收并处理SF6气体，补充SF6气体；
（4）必要时更换二次端子板及其密封圈；
（5）更换吸附剂；
（6）必要时更换压力表、阀门或密度继电器；
（7）电气试验。
三、试验
1、电流互感器极性试验

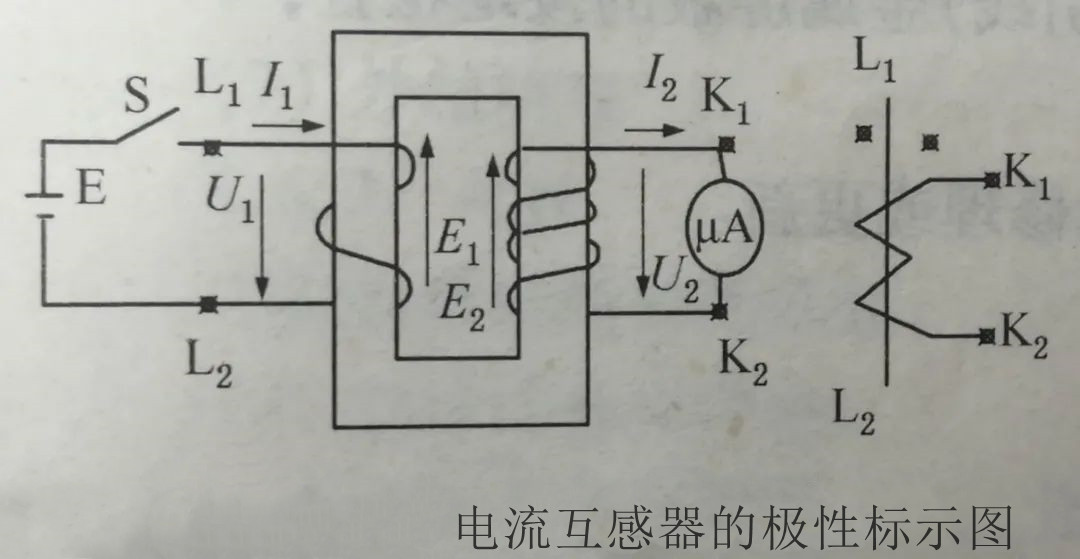

如上图：将电池E的正极接一次线圈始端L1（“•”），负极接末端L2，若二次线有极性标志，则直流电流表的（+）端与二次线圈的始端K1（“•”）连接，（-）端与K2连接，若极性不明，可任意连接，当合上闸刀S瞬间，电流表指针向正方向偏转，拉开瞬间电流表指针向负方向偏转，则表明电流互感器为减极性，L1•、K1•为同极性标志正确。
2、电流互感器的伏安特性曲线测试

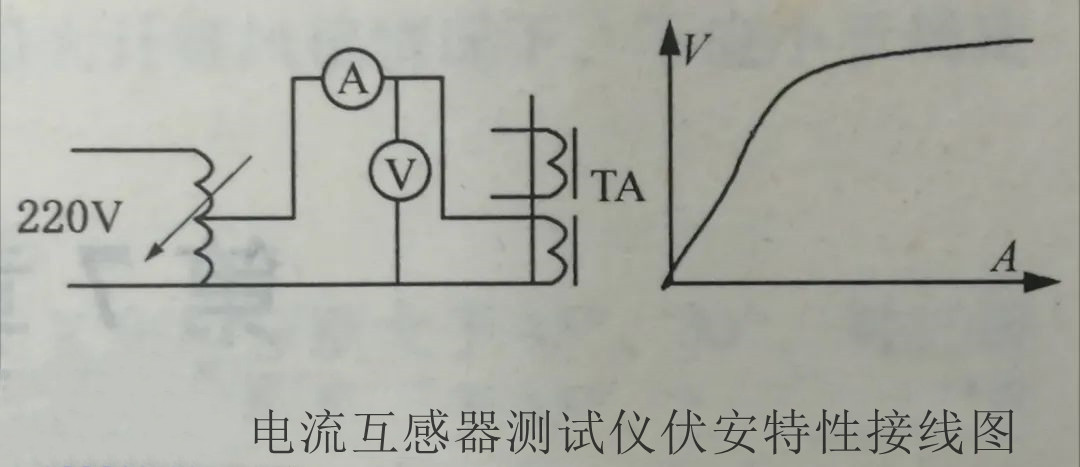

如上图：为了减少试验误差，电压表应靠近被试品端，并使用内阻较高的电压表，每次试验都使用同类型表计，在升压过程中应逐点读取对应的电流和电压值，从最小升至最大值，中间不要下降，以免磁滞的影响而使曲线螺旋上升。
在试验前应先进行强磁场退磁法退磁，即在被退磁铁芯的次极线圈中通以工频电流，由零增加到约1/2额定次级电流值，然后均匀地降回到零（时间不少于10s），并在未切断电源之前将次极线端短接。重复这一过程2～3次 ，同时使每次所通入的电流按1/2、1/5、1/10额定次级电流递减，电流互感器的初级线圈应开路，不退磁铁芯的次极线圈均应接成短路。
