我们知道，互感器分为电流互感器和电压互感器，在生产中为了使仪表具有标准化，降低仪表的生产成本，我们国家规定，对于电压互感器它的二次侧的额定电压都统一规定为100V；对于电流互感器二次侧的额定电流统一规定为5A，那么对于600A的大电流，我们只有按照电流互感器一次侧的电流大小来选定电流互感器了。

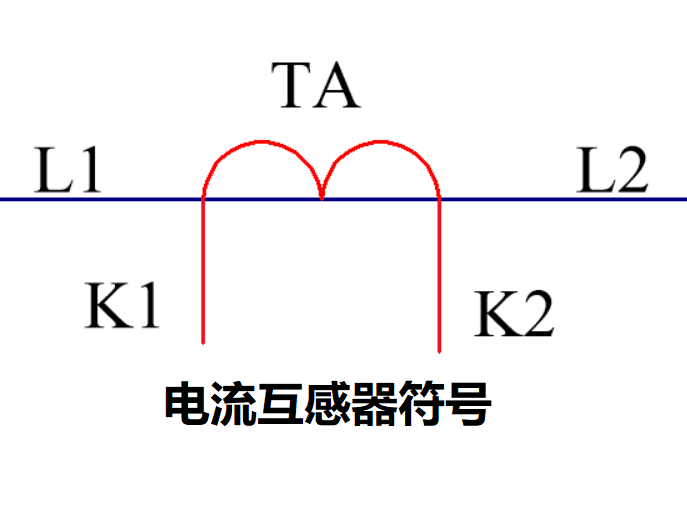

我们知道，电流互感器其实就是一个降流变压器，它能把一次侧的大电流变换为二次侧的小电流。这时候就有一个额定变流比的问题，它是一次侧的额定电流I1与二次侧的额定电流I2的比值，我们用K表示，K=I1/I2。这个额定的变流比会标在电流互感器的铭牌上，我们在测量时可以根据一电流表的指示值I2，可以计算出一次侧被测电流I1的实际电流值，I1=KXI2。

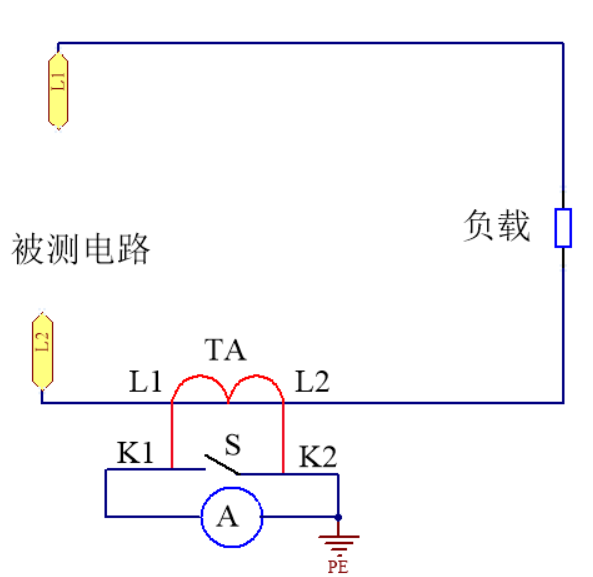

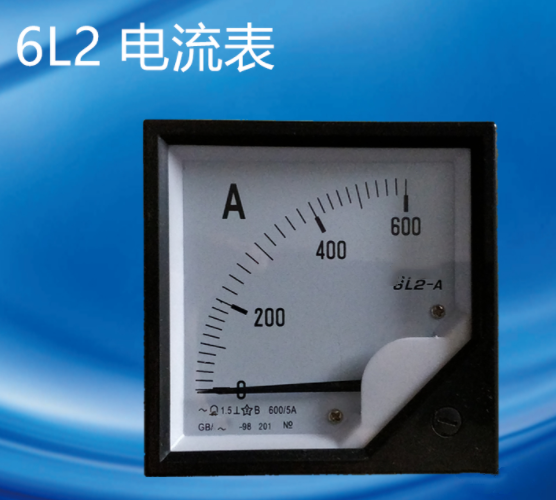

一般来说，电流互感器要与交流电流表配合使用，电流表的刻度可以按照一次侧电流进行刻度，https://www.dg62.com/比如我们按照国家标准二次侧为5A的话，应与K=600/5=12的电流互感器配合使用的电流表，其刻度尺可以按照600A进行刻度。我们知道由于负载的电流值是600A，它是一次电流、我们国家规定低压的二次测电流为5安。为了安全起见我认为选用750/5的电流互感器最好，当然也可以选用800/5A 的，

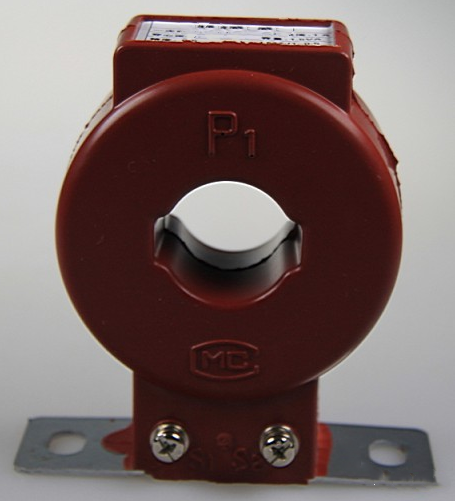

在选用大量程交流电流表时，我们要看清楚表盘上所标明变流比K，它要与我们要配套的电流互感器的变流比一致才行。电流互感器也要符合要求，因为电流互感器的型号也有好几种，比如常见的有LDZJ1-10型、LQG-0.5型、LAZBJ-10型和LMZ1-0.5系列电流互感器等，在一般电气工程中，我们常用LMZ1-0.5穿芯式系列的电流互感器，如下图所示。
