电流互感器的两种表述方式对比

发布时间:2022-10-08 14:13阅读次数:
分享到:
斜线一般代表互感器的绕组,有几道斜线就代表有几个绕组,如0.2/0.5/10P10三个绕组就应该是三道斜线,单横杠线指绕组共用的是一个铁芯。
电流互感器的两种表述方式中,一次绕组的表述方式类似,即:一次绕组不论有几匝,均采用一条直线替代。我们可以这样理解:对于常见的穿心式电流互感器,一次绕组实际上就是穿过互感器的一次线路,这条直线就代表穿过的一次线路。

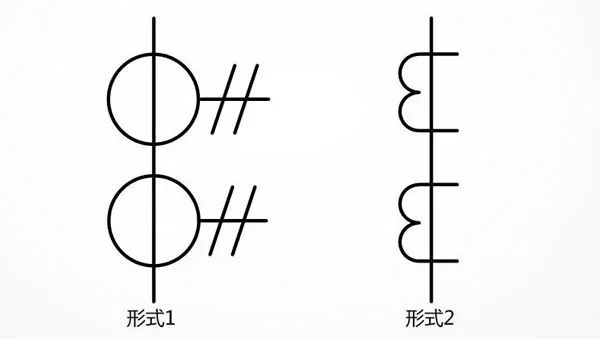

具有两个铁心每个铁心有一个次级绕组的电流互感器符号图

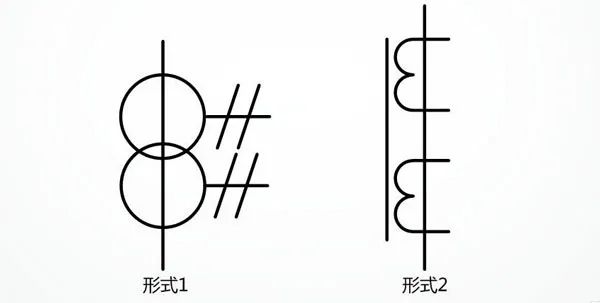

在一个铁心上具有两个次级绕组的电流互感器符号图


一个次级绕组带一个抽头的电流互感器符号图

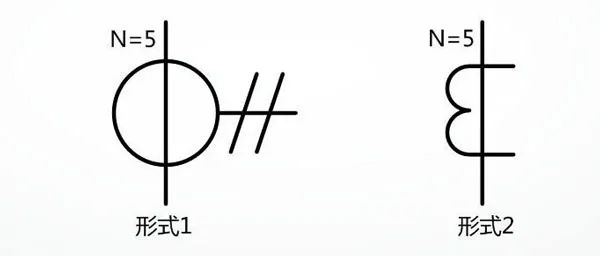

初级绕组为5匝导体贯穿的电流互感器符号图
注:这种形式的电流互感器不带内装式初级绕组。

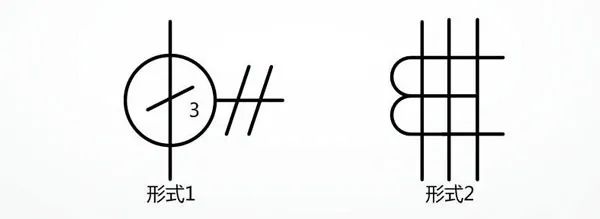

具有三条穿线一次导体的脉冲变压器或电流互感器符号图

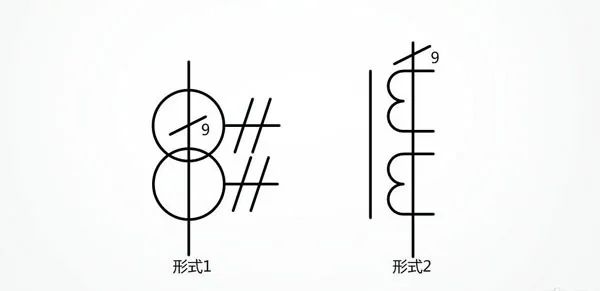

在同一个铁心具有两个次级绕组和九条穿线,一次导体的脉冲变压器或电流互感器符号图
