铜芯导线的连接方法图解：

常用电力线的线芯有单股、7股和19股多种，线芯股数不同，连接方法也不同。当导线不够长或分接支路时，就要将导线与导线连接。
① 单股铜芯导线的直接连接  先把两线端X形相交，如图1（a）所示；互相绞合2～3圈，如图1（b）所示；然后扳直两线端，将每线端在线芯上紧贴并绕6圈，如图1（c）、（d）所示。多余的线端剪去，并钳平切口毛刺。
② 单股铜芯导线的T字分支连接  连接时要把支线芯线头与干线芯线十字相交，使支线芯线根部留出约3～5mm；较小截面芯线按图2所示的方法，环绕成结状，再把支线线头抽紧扳直，然后紧密地并缠6～8圈，剪去多余芯线，钳平切口毛利。较大截面的芯线绕成结状后不易平服，可在十字相交后直接并缠8圈；但并缠时必须十分的紧密牢固。


图1 单股铜芯导线直接连接


图2 单股铜芯导线T字分支连接
③ 7股铜芯导线的直接连接，按下列步骤进行。
a. 先将剖去绝缘层的芯线头拉直，接着把芯线头全长的1／3根部进一步绞紧，然后把余下的2／3根部的芯线头，如图3（a）所示方法，分散成伞骨状，并将每股芯线拉直。
b. 把两导线的伞骨状线头隔股对叉，如图3（b）所示，然后捏平两端每股芯线。
c. 先把一端的7股芯线按2、2、3股分成三组，接着把第一组股芯线扳起，垂直于芯线如图3（c）所示，然后按顺时针方向紧贴并缠两圈，再扳成与芯线平行的直角，如图3（d）所示。
d. 按照上一步骤相同方法继续紧缠第二和第三组芯线，但在后一组芯线扳起时，应把扳起的芯线紧贴前一组芯线已弯成直角的根部，如图3（e）（f）所示。第三组芯线应紧缠三圈，如图3（g）所示。每组多余的芯线端应剪去，并钳平切口毛刺。导线的另一端连接方法相同。


图3  7股铜芯导线的直接连接
④ 19股铜芯导线的直接连接  连接方法与7股芯线的基本相同，芯线太多，可剪去中间的几股芯线，缠接后，在连接处尚须进行钎焊，以增强其机械强度和改善导电性能。
⑤ 7股铜芯导线的T字分支连接  把分支芯线线头的1／8处根部进一步绞紧，再把7／8处部分的7股芯线分成两组，如图4（a）所示；接着把干线芯线用螺丝刀撬分两组，把支线四股芯线的一组插入干线的两组芯线中间，如图4（b）所示；然后把三股芯线的一组往干线一边按顺时针紧缠3～4圈，钳平切口，如图4（c）所示；另一组四股芯线则按逆时针缠绕4～5圈，两端均剪去多余部分，如图4（d）所示。


图4  7股铜芯导线的T字分支连接
⑥ 19股铜芯导线的T字分支连接  19股铜芯导线T字分支与7股芯线导线基本相同。只是将支路导线的芯线分成9根和10根，并将10根芯线插入干线芯线中，各分两次向左右缠绕。



铝芯导线的连接方法图解：

铝极易氧化，而氧化铝膜的电阻率又很高，所以铝芯导线不能采用铜芯线的方法进行连接，否则容易发生事故。铝芯导线的连接方法如下。
① 螺钉压接法连接  适用于负荷较小的单股芯线连接。在线路上可通过开关、灯头和瓷接头上的接线桩螺钉进行连接。连接前必须用钢丝刷除去芯线表面的氧化铝膜，并立即涂上凡士林锌膏粉或中性凡士林，然后方可进行螺丝压接。作直线连接时，先把每根铝导线在接近线端处卷上2～3圈，以备线头断裂后再次连接用，若是两个或两个以上线头同接在一个接线桩时，则先把几个线头拧接成一体，然后压接。如图1所示。


图1 单股铝芯导线的螺钉压接法连接
② 钳接管压接法连接  使用于户内外较大负荷的多根芯线的连接。压接方法是：选用适应导线规格的钳接管（压接管），清除掉钳接管内孔和线头表面的氧化层，按如图2所示方法和要求，把两线头插入钳接管，用压接钳进行压接。若是钢芯铝绞线，两线之间则应衬垫一条铝质垫片，钳接管的压坑数和压坑位置的尺寸是有标准的。
(3) 线头与接线桩的连接
在各种用电器或电气装置上，均有接线桩供连接导线用，常用的接线桩有针孔式和螺钉平压式两种。


图2 钳接管压接法连接
① 线头与针孔式接线桩的连接方法如图12所示，在针孔式接线桩上接线时，如果单股芯线与接线桩插线孔大小适宜，只要把芯线插入针孔，旋紧螺钉即可，如图3（a）

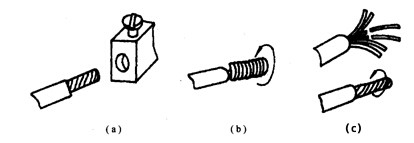

图3 线头与针孔式接线桩的连接
所示。如果单股芯线较细，则要把芯线折成双根，再插入针孔；或选一根直径大小相宜的铝导线作绑扎线，在已绞紧的线头上紧密缠绕一层，线头和针孔合适后再进行压接，如图3（b）所示。如果是多根软芯线，必须先绞紧线芯，再插入针孔，切不可有细丝露在外面，以免发生短路事故。若线头过大，插不进针孔，可将线头散开，适量减去中间几股，然后绞紧的线头，进行压接如图3（c）所示。

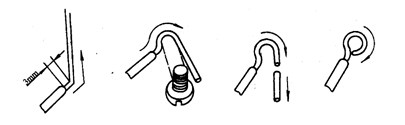

图4 单股芯线羊眼圈弯法

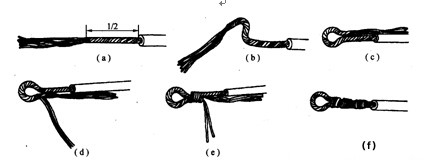

图5 多股芯线压接圈弯法
② 线头与螺钉平压式接线桩的连接  在螺钉平压式接线桩上接线时，如果是较小截面单股芯线，则必须把线头弯成羊眼圈，如图4所示，羊眼圈弯曲的方向应与螺钉拧紧的方向一致。多股芯线与螺钉平压式接线桩连接时，压接圈的弯法如图5所示。较大截面单股芯线与螺钉平压式接线桩连接时，线头须装上接线耳，由接线耳与接线桩连接。
