图1中有2个扩展中间继电器，1ZJ是扩展辅助开关触点的，2ZJ是扩展S1储能触点的。因为1#、2#进线来自不同的电源，所以进线与母联设置了合闸互锁；为了保证供电，设置了CSC-246型母联备自投装置；为了在开关柜上直观显示断路器状态，设置了EDI装置。所以，断路器出厂配置的辅助开关触点及储能开关触点不够用了，设计人员便用中间继电器扩展。实践证明，2ZJ扩展S1储能触点是可行的，因为即使扩展回路有问题也不会影响大局，但是1ZJ扩展辅助开关触点就发生了问题。

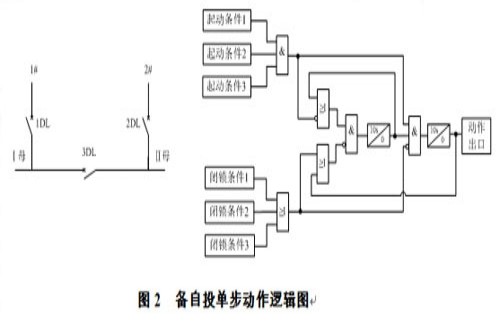

该变配电室10kV为单母线分段，正常运行方式为1DL、2DL运行、3DL断开。投产后曾发生1#进线突然失电，母联备自投没有动作的故障。经过排查，发现图1中的1DK内部接触不良导致断路器在合闸状态1ZJ、2ZJ不能动作，其常闭触点在闭合状态。从图中可知，其中一对触点供备自投使用，判断备自投没有动作与此有关。备自投单步动作逻辑图见图2。
根据备自投装置原理，当1#线路失电时动作逻辑：以Ⅰ母失压、1#线路无流、Ⅱ母有压作为启动条件，1DL 分闸位置、3DL合闸位置作为闭锁条件，以T1 延时跳开1DL；以1DL分闸位置、Ⅰ母失压、Ⅱ母有压作为启动条件，3DL合闸位置作为闭锁条件，以T3 延时合上3DL。
为防止备自投重复动作，在每个动作逻辑中设置一个“充电”计数器，充满电后开放出口逻辑。
“充电”的条件为；
⑴不是所有启动条件都满足；
⑵无任何闭锁条件。
“充满电”的条件为：
以上两条件同时满足超过10 秒，即“充电”10 秒后，动作充满电。
“放电”条件：
⑴任一个闭锁条件满足；
⑵备自投动作出口后。
“动作”条件：
⑴充电满；
⑵启动条件全部满足；
⑶闭锁条件全不满足；
⑷延时 T 内a、b、c 条件均满足
综上所述，1DL 分闸位置是闭锁条件之一，1DL在合闸位置时，1ZJ-3触点一直在闭合状态，备自投装置会认为1DL在分闸位置，满足这一闭锁条件；“放电条件”中说任一闭锁条件满足即放电。由此可见1#进线失电后，备自投不能成功动作。
解决方法：要求开关柜生产厂家更改辅助开关型号，以增加辅助开关触点，用真实的辅助开关触点替换中间继电器1ZJ-3触点。
