在三相四线、三相五线供电中；
相线与零线之间的电压为相电压。
相线与相线之间电压为线电压。

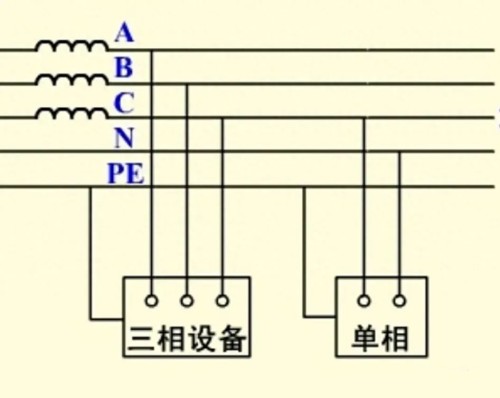

三相五线供电

三相四线A、B、C、N。
A相与B相之间，A相与C相之间，B相与C相之间电压为线电压。
A相与N之间，B相与N之间，C相与N之间的电压为相电压。

相电流与线电流，通常表示在三相电机电路中。在三相电机电路中相电压与三相四线中相电压有一定的区别。


电源每相火线经过的电流称为线电流。
电机每副绕组经过的电流称为相电流。
电源三相火线之间的电压称为线电压。
电机每副绕组上的电压称为相电压。

三相电机线圈绕组一般有星型接法与三角形接法。

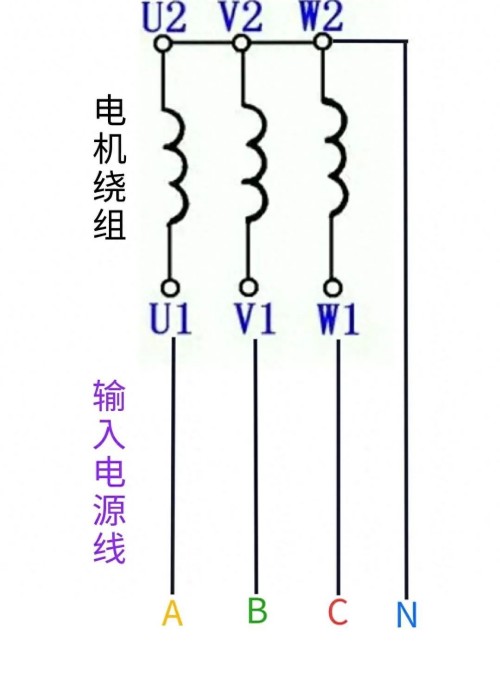

星型接法电机


电机绕组U1、U2两端的电压为相电压，电压为220V，经过U1、U2的电流为相电流。另外两幅绕组也是同样的原理。

输入电源A相与B相与C相之间的电压为线电压，电压为380V。经过A相线的电流为线电流。B、C相的电流同为线电流。

A相线与U1、U2绕组为一条直线，A相线上的电流等于U1、U2绕组上的电流。

星型接法的电机，线电压=√3相电压，线电流=相电流。电机绕组为三相平衡负载，零线的电流为零，零线可以取消。

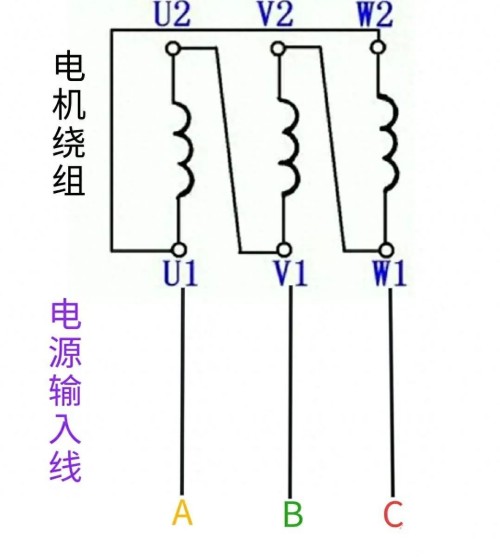

三角形接法电机

电机绕组U1、U2两端的电压为相电压，电压为380V。经过U1、U2的电流为相电流。另外两幅绕组也是同样的原理。

输入电源A相与B相与C相之间的电压为线电压，电压为380V。经过A相线的电流为线电流。B、C相的电流同为线电流。

A相线上的电流不仅只流向U1、U2绕组，同时还流向W2、W1绕组。所以A相的线电流大于U1、U2绕组上相电流。

三角形接法的电机，线电压=相电压，线电流=√3相电流。

电机功率计算公式：

P=√3×U×I×cosφ×η

U、I都表示为线电压、线电流。
