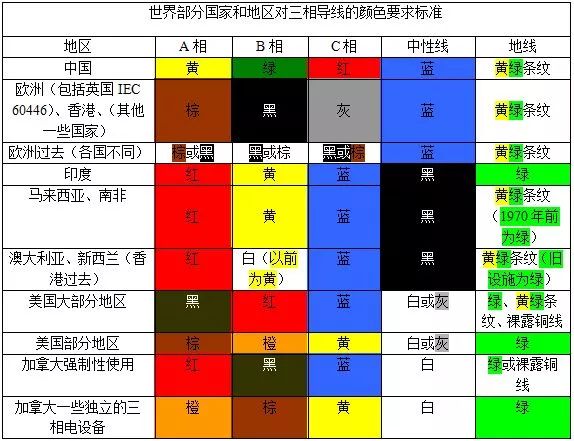

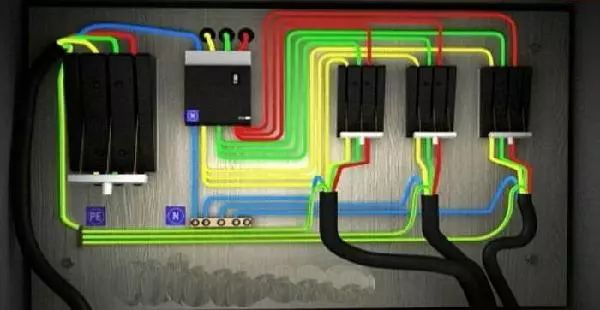

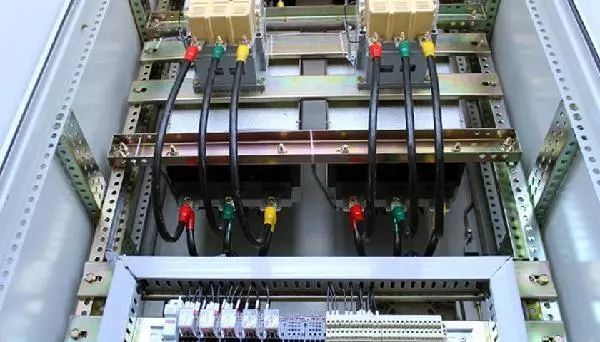

一、依导线颜色标志电路 黑色——装置和设备的内部布线。 棕色——直流电路的正极。 半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。 黄色——三相电路的A相; 半导体三极管的基极;可控硅管和双向可控硅管的控制极。 绿色——三相电路的B相。 蓝色——直流电路的负极; 半导体三极管的发射极;半导体二极管、整流二极管或可控硅管的阳极。 淡蓝色——三相电路的零线或中性线;直流电路的接地中线。 白色——双向可控硅管的主电极;无指定用色的半导体电路。 黄和绿双色(每种色宽约15~100毫米交替贴接)——安全用的接地线。 红、黑色并行——用双芯导线或双根绞线连接的交流电路。 二、依电路选择导线颜色时 交流三相电路 A相:黄色;B相:绿色;C相:红色; 零线或中性线:淡蓝色;安全用的接地线:黄和绿双色。 用双芯导线或双根绞线连接的交流电路 红黑色并行。 直流电路 正极:棕色;负极:蓝色;接地中线:淡蓝色。 半导体电路 半导体三极管的集电极:红色;基极:黄色;发射极:蓝色。半导体二极管和整流二极管的阳极:蓝色;阴极:红色。 可控硅管的阳极:蓝色;控制极:黄色;阴极:红色。 双向可控硅管的控制极:黄色;主电极:白色。 整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色; 有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。 附表:各国三相导线颜色要求标准 网络整理 仅供参考 图片来源于网络,如有侵权联系删除 版权归作者所有
