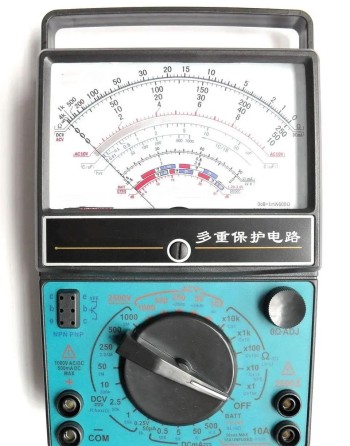

一、万用电表的使用




1、万用电表常见标示认识

可测量的电气种类及开关应在位置：

ACV（或V）— —交流电压档，一般有2.5V、10V、50V、250V、500V等档位。

DCV（或V）— —直流电压档，一般有0.5V、2.5V、10V、50V、250V、500V等档位。

DCmA（或mA）— —直流毫安档，一般有50μA、2.5mA、25mA、0.25A等档位。

Ω— —电阻档，一般有×1、×10、×100、×1K、×10K等档位.

（其它暂略）

2、用万用表测直流电流（mA）

（1）将电表开关拨到DCmA或mA档的适当量程并机械调零。

（2）选择表笔正确极性，串接于电路中。

（3）如不知直流电流大小应从大档调至到小档。

（4）测量时，指针尽量落在量程的范围内。

（5）正确读数

注意事项：
1、只能测量很小的直流电流。

2、要串入一个电阻（负载）。

3、表笔注意极性。红点正极，黑点负极。

3、用万用表测直流电压

（1）将转换开关拨到DCV（或V）档的适当量程并机械调零。

（2）如不知电压大小应从大档调至到小档。

（3）将表笔按正确极性并接于电路中。

（4）测量时，指针尽量落在量程的范围内。

（5）正确读数（读10的倍率）。

注意事项：
1、如不知被测直流电压大小时，应调至直流电压最大挡。

2、表笔注意极性。红点正极，黑点负极。

3、注意安全。

4、用万用表测交流电压

（1）将转换开关ACV（或V）档的适当量程并机械调零。

（2）如不知电压大小应从大档调至到小档。

（3）将表笔并接于电源上（单相用250V档，三相用500V档测）。

（4）正确读数（10的倍率读数）。

**注意：
1、如不知被测交流电压大小时，应调至交流电压最大挡，交流电压没有正负极，所有表笔没有方向要求。

2、测量交流电压的时候，应当使万用表的指针尽量靠近量程的范围内。

3、注意安全。

4、万用表不用时应把万用表档位打到交流电压最大档。

5、用万用表测电阻：

（1）先估计被测电阻大概阻值，将转换开关拨到Ω档的合适量程档，如不知应从X100档调开始并机械调零，公众号：继保小家，一个学技术的平台。

（2）将两表笔短接欧姆调零。

（3）将两表笔并接于被测电阻两端，读取表头上的刻度数。

（4）按所选量程档位，将读数乘以所选档位倍数即得实际电阻值（欧姆）。

（5）注意事项：

a、测量电阻时，应当使万用表的指针尽量靠近刻度盘中的1/2~2/3之间的位置。

b、测量时应先机械调零，每换另一档位时，也须重新进行Ω档的“调零”。

c、测量时，人两手不能并接于电阻的两端。

d、应在不带电状态下测量。

e、被测电阻至少有一端不与其它元件相连。

f、万用表Ω档×1，欧姆调不了’‘0“原因是表内电池电量不足应更换电池。

6、用万用表检查电容器的好坏

（1）将转换开关拨到Ω档的×1K档上，并“调零”。

（2）将两表笔并接于电容，观察在接入瞬间，若电表指针向“零” Ω方向摆动然后很快返回 “∞” 位置，则电容是好的，若没有则电容坏了  。

（3）注意事项：

a、若第一次接入看不清楚，可将表笔调换后重测判断。

b、电容器至少有一端不与其它元件相连。

c、若电容量太小，此法可能看不出表指针摆动，需另加放大环节才能正确测量判（或  用电容表测量）。

7、用万用表检查晶体二极管正负极好坏

（1）将转换开关拨到Ω档的×1K档上，并“调零”。

（2）若负表笔接二极管上方，正表笔接下方，此时电表指针测得电阻应很大（称反向电阻），一般在几百kΩ以上；然后把两表笔对调再测，若电阻较小（称正向电阻），一般在几kΩ以下，即判断该二极管是好的，同时得出其下方是正极，上方为负极。

（3）若测得的正反向电阻都很大或都很小，则判断该二极管是坏的。

8、用万用表检查电机、变压器绕组导线是否断线或短路

（1）拆开电机绕组的连接，将万用表转换开关拨到Ω档的×10以上档，测各绕组的两端，若指针摆动，则绕组导线未断线。

（2）用万用表×1K测各绕组导线间的电阻，若指针不动，则无短路（同理，可测线圈和外壳有无短路）。

**注意：
1、测量电阻时，应当使万用表的指针尽量靠近刻度盘中的1/2~~2/3之间的位置 。
2、万用表不用时应把万用表档位打到交流电压最大档。
3、万用表Ω档×1，欧姆调不了’‘0“原因是表内电池电量不足应更换电池。

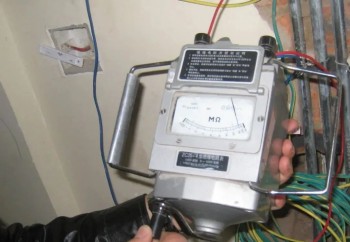

二、绝缘电阻测量仪（兆欧表、摇表）的使用

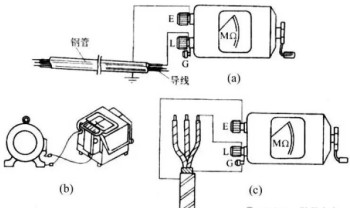

测量电缆绝缘电阻的接线





绝缘电阻：

指加于试品上的直流电压与流过试品的泄漏电流之比。测量绝缘电阻是了解电气设备的最简便常用的手段之一。由于流过绝缘介质的电流有表面电流和体积电流之分，所以绝缘电阻也有体积绝缘电阻和表面绝缘电阻之分。而我们真正关心的是体积绝缘电阻。

吸收比：常把60秒的绝缘电阻与15秒的绝缘电阻之比称为吸收比K，吸收比的数据与绝缘状况有很大关系。

极化指数：试品测量其10分钟与1分钟的绝缘电阻之比。

1、摇表的选择：

根据电压等级设备，对额定电压 1000V 以上的选用 2500V 表；对额定电压 35kV 及以上的选用 5000V或者10000V 绝缘电阻表。

2、检查摇表的好坏： 在测量端开路状态下绝缘电阻表的线路端“ L ”和接地端“ E ”悬空后快速（匀速120转每分钟）摇转摇表把手，摇表指针应偏向“∞”位置，再将两测量端短接，慢摇转摇表把手，摇表指针应指在“0”Ω位置，则该摇表良好可用，否则不能使用。

3、必须在停电状态下并将被测设备对地放电。4、正确接线：擦净试品表面，并正确接线。将绝缘电阻表的线路端“ L ”接导体；接地端“ E ”端接地线并与接地装置连接。注意使与“ L ”端相连接的单根导线与大地绝缘，必须将“ L ”导线吊在空中。

5、摇测读数：先慢摇开始，指针不为“0” 再匀速120转每分钟摇转摇表把手，按规定转速 120r/min 摇测 1min 后，表针稳定后读数。

6、停止放电：在不停止摇动的情况下，戴手套断开“E”连接线，待摇把手停止摇动后，将拆下的“ E ”碰到“ L”端放电。

7、绝缘参数合格判定：低压：试验规程规定1V/1000Ω绝缘是良好的。500伏以下电气设备绝缘电阻应大于或等于0.5MΩ以上均为绝缘合格良好。特殊低压电器如电动机绝缘电阻应大于或等于1MΩ以上均为绝缘合格良好。高压：10kV的高压电器绝缘电阻应大于或等于1000MΩ; 35kV的高压电器绝缘电阻应大于或等于1500MΩ;110kV的高压电器绝缘电阻应大于或等于2000MΩ；

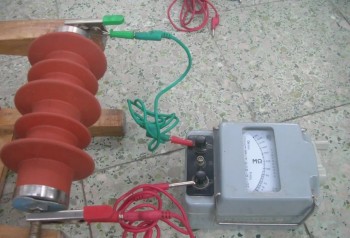

绝缘子绝缘电阻合格的标准：
(1)新装每片绝缘子的绝缘电阻应大于或等于500MΩ。
(2)运行中每片绝缘子的绝缘电阻应大于或等于300MΩ。

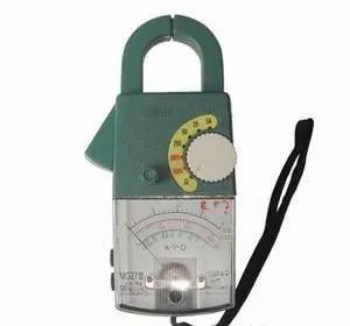

三、钳表的使用



1、钳表的用途：

钳表是用来测量线路交流电流的仪表。

它的优点是：在设备线路不停电的情况下测量交流电流，缺点是：测量值误差大。

2、使用钳表的注意事项

（1）MG26只能用于测量500V以下交流设备线路；GL-9000高压钳形电流表是测量35kV以下电压等级的钳表。

（2）每一次只能在钳口内钳一根；

（3）铁芯夹头闭合要牢固；

（4）判断线路交流电流大小，选择好量程，如不知电流情况下，应旋到最大档；

（5）测量时应水平放置仪表；

（6）测量时不能换档或维修仪表，如需换档，应取出被测量线路，调好档位后再测量；

（7）如测量小于1A电流时，应在钳口内缠绕几圈，读数实际数值为表盘读数除以圈数；

（8）如有测量电压两用表时，测量电压应调到相应电压档位，再用两个表笔测量被测电压。
接地电阻测量仪的使用





1）测量仪表及原理

接地电阻值一般用接地电阻测量仪测定。接地电阻测量仪是测量接地电阻的专用仪表。常见接地电阻测量仪的自带电源是手摇发电机，接地电阻测量仪的主要附件是3条测量电线和两支测量电极。接地电阻测量仪有C2、P2、P1、C1 4个接线端子或（E、P、C ） 3个接线端子。测量时，在离被测接地体一定的距离向地下打入电流极和电压极；将C2、P2端并接后或将E端（黑色5米绝缘导线）接于被测接地体、将P1端或P端（绿色20米绝缘导线）接于电压极、将C1端或C端（红色40米绝缘导线）接于电流极；选好倍率（从X10档到X1档到X0.1档逐档调，直至合理），以每分钟120转左右的转速不停地摇动摇把或接通电源，同时调节电位器旋钮至仪表指针稳定地指在中心位置时，可以从刻度盘读数；将读数乘以倍率即得被测接地电阻值。

2）测量方法和注意问题

应用接地电阻测量仪测量接地电阻应当注意以下问题：

①查接地电阻测量仪及其附件是否完好，机械调零后做短路校零实验和空摇判断，以检验仪表的误差。

②对于与配电网有导电性连接的接地装置，测量前最好与配电网断开，以保证测量的准确性，并防止将测量电源反馈到配电网上造成其他危险。

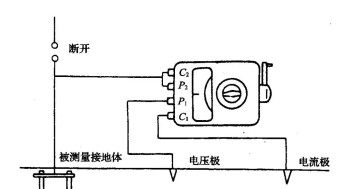

③正确接线。外部接线图见图2.20。

④接好线后，水平放置仪表，并选择适当的倍率，以提高测量精度。随后，即可开始测量。

⑤测量连线应避免与邻近的架空线平行，防止感应电压的危险。

⑥测量距离应选择适当，以提高测量的准确性。如测量电极直线排列，对于单一垂直接地体或占地面积很小的复合接地体，电流极与被测接地体之间的距离可取40m，电压极与被测接地体之间的距离可取20m；电流极与电压极成角线90度或者直线方向走线。

⑦测量电极的排列应避免与地下金属管道平行，以保证测量结果的真实性。

⑧雨天一般不应测量接地电阻，应在连续7天不下雨的情况下测量；雷雨天不得测量防雷装置的接地电阻。

⑨如被测接地电阻很小，且测量连接线较长，应将C1与P2分开，分别引出连线接向被测接地体，以减小测量误差。

3）、接地电阻合格

500V以下或10kV设备变压器容量小于1000kVA的线路设备、单体避雷针或线路铁塔接地网接地电阻应小于或等于10Ω。

500V以下或10kV变压器容量大于1000kVA的线路设备或者35kV设备接地网小于或等于4Ω。

110kV及以上的设备0.4Ω。
